Kaminsysteme für Saunaöfen

Um einen Holz-Saunaofen sicher betreiben zu können, benötigen Sie einen Edelstahl-Kamin welcher für eine Temperatur bis 600°C zugelassen ist. Darüber hinaus muss dieser das CE-Zeichen tragen und sollte insbesondere bei Saunen über eine sehr niedrige Oberflächentemperatur (gute Isolationswerte) verfügen.

Günstige und sehr dünn isolierte Kaminsysteme sind für Saunaöfen ungeeignet, da Holz-Saunaöfen im Gegensatz zu normalen Kaminöfen wesentlich höhere Abgastemperaturen erzielen. Nach DIN-Norm darf die Rauchgastemperatur eines Kaminofens 400°C nicht übersteigen. Dahingegen Holz-Saunaöfen eine Sauna möglichst schnell erwärmen sollen, liegt die Abgastemperatur über den genannten 400°C.

Hersteller von Abgasanlagen müssen nach erfolgter Produktprüfung Ihre Produkte mit dem CE-Zeichen kennzeichnen und die ermittelten Werte in Form der CE-Erklärung erklären. Dies garantiert jedoch nicht, dass das Produkt in Deutschland verbaut und betrieben werden darf. Denn die in der CE-Erklärung genannten Werte können konträr zu geltenden Einbauvorschriften sein.

Diese Problematik konnten wir insbesondere bei Kaminsystemen aus Finnland oder Ost-Europa feststellen. Zu einem Kaminsystem welches in Deutschland normgerecht verbaut und betrieben werden darf, gehört auch immer ein entsprechendes Typenschild. Auch hier treten teilweise gravierende Mängel auf, so dass dies schlimmstenfalls sogar eine Stilllegung des Kamins zur Folge hat.

Die FinTec Sauna- und Wellnesstechnik GmbH ist einer der größten Saunaofenhersteller Deutschlands. Und das zu Recht, denn wir haben es uns zur Aufgabe gemacht, unseren Kunden das beste Preis-/Leistungsverhältnis zu bieten.

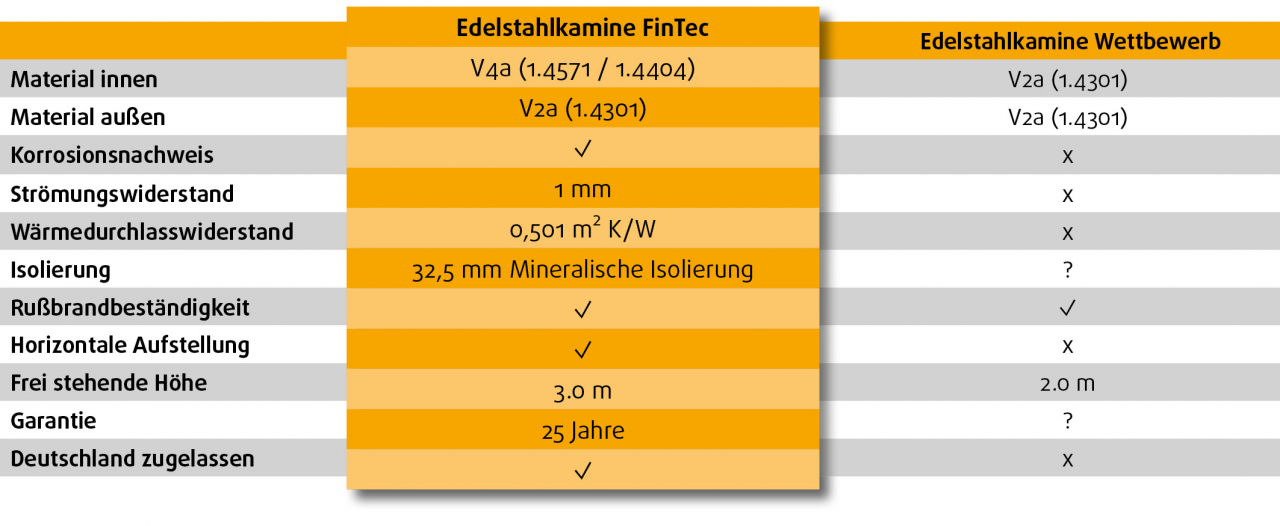

Am Besten überzeugen Sie sich selbst. Nachfolgend haben wir für Sie die wichtigsten Features unserer Edelstahlkamin-Systeme vergleichbaren Systemen von Mitbewerbern gegenübergestellt. (Stand 02.06.13)

Gerade für Saunahäuser mit Flachdacheindeckung ist ein Edelstahlkamin ohne feste sohle eine einfache und schnelle Lösung.

Lieferumfang: Unser modulares Set umfasst alle Bauteile, die für eine problemlose Errichtung des Kamins notwendig sind. Darüber hinaus ist eine Erweiterung und Anpassung an die vorhandene Bausituation jederzeit möglich.  Das Set beinhaltet eine Putz- und Kontrollöffnung welche unmittelbar über dem Saunaofen installiert wird.

+ Längenelemente

+ Übergang Einwandig ->Doppelwandig

+ Dachdurchführung für isolierte Decken (Stärke 120 mm)

+ Dachdurchführung Edelstahl

+ Wetterkragen

+ Mündungsabschluss

+ Regenhaube

Der Durchmesser ist abhängig von dem Saunaofen und der jeweiligen Einbausituation. Es stehen folgende Durchmesser zur Wahl: 130 mm, 150 mm oder 180 mm.

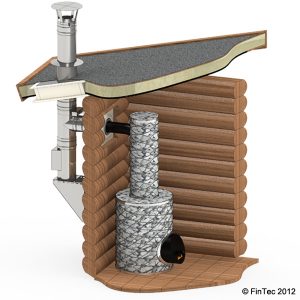

Kamin ohne feste Sohle
FinTec

Bei dieser Lösung stimmen Funktion und Preisleistung!

Zum einen ist der Kamin fest auf Grundträger fixiert, die einen Dachüberstand bis zu 360 mm erlauben. Zum anderen wird das Kaminrohr mit Wandabstandshalter zusätzlich an der Saunawand verschraubt. Dadurch ist eine besonders steife und sichere Montage sichergestellt. Somit sind auch extreme Windlasten wie sie bspw. bei Strümen auftreten kein Problem. Darüber hinaus ist das Gewicht des Kamins sicher abgefangen und lastet nicht auf dem Saunaofen.

Dank der Reinigungsöffnung im 90° Rauchrohrbogen lässt sich der Ofen sowie das horizontale Anschlussrohr problemlos reinigen. Dank des Kondensatablaufs in der Grundplatte des Kamins ist diese Systemlösung besonders sauber.

Lieferumfang: Unser modulares Set umfasst alle Bauteile, die für eine problemlose Errichtung des Kamins notwendig sind. Darüber hinaus ist eine Erweiterung und Anpassung an die vorhandene Bausituation jederzeit möglich.  Das Set beinhaltet eine Putz- und Kontrollöffnung welche unmittelbar über dem Saunaofen installiert wird.

+ Längenelemente

+ Übergang Einwandig ->Doppelwandig

+ Wanddurchführung für isolierte Decken (Stärke 120 mm)

+ Grundträger (Konsolen) für einen Wandabstand bis zu 360 mm

+ Wandabstandshalter

+ Wetterkragen

+ Mündungsabschluss

+ Regenhaube

Der Durchmesser ist abhängig von dem Saunaofen und der jeweiligen Einbausituation. Es stehen folgende Durchmesser zur Wahl: 130 mm, 150 mm oder 180 mm.

Kaminsystem ohne Durchdringung des Dachüberstand
Fintec

Aufwendig, aber schön! Das ist unser System für Saunahäuser mit einem großen Dachüberstand.

Auch bei diesem Montagebeispiel ist der Kamin fest auf Grundträger fixiert, jedoch wird der (isolierte) Dachüberstand durchdrungen. Das Kaminrohr wird mit Wandabstandshalter zusätzlich an der Saunawand verschraubt. Dadurch ist eine besonders steife und sichere Montage sichergestellt. Somit sind auch extreme Windlasten wie sie bspw. bei Stürmen auftreten kein Problem.  Darüber hinaus ist das Gewicht des Kamins sicher abgefangen und lastet nicht auf dem Saunaofen.

Dank der Reinigungsöffnung im 90° Rauchrohrbogen lässt sich der Ofen sowie das horizontale Anschlussrohr problemlos reinigen. Dank des Kondensatablaufs in der Grundplatte des Kamins ist diese Systemlösung besonders sauber.

Lieferumfang: Unser modulares Set umfasst alle Bauteile, die für eine problemlose Errichtung des Kamins notwendig sind. Darüber hinaus ist eine Erweiterung und Anpassung an die vorhandene Bausituation jederzeit möglich.  Das Set beinhaltet eine Putz- und Kontrollöffnung welche unmittelbar über dem Saunaofen installiert wird.

+ Längenelemente

+ Übergang Einwandig ->Doppelwandig

+ 2 Wanddurchführung für isolierte Decken (Stärke 120 mm)

+  Dachdurchführung Edelstahl

+ Grundträger (Konsolen)

+ Wandabstandshalter

+ Wetterkragen

+ Mündungsabschluss

+ Regenhaube

Der Durchmesser ist abhängig von dem Saunaofen und der jeweiligen Einbausituation. Es stehen folgende Durchmesser zur Wahl: 130 mm, 150 mm oder 180 mm.

Kaminsystem mit Durchdringung des Dachüberstandes

FinTec Kaminsystem Chimney

Das FinTec Kaminsystem speziell für Fasssaunen – bieten Sie Ihren Kunden Sicherheit!

Dachabdichtung

Was Sie bieten…

…ist eine durchdachte, dauerhafte und einfach zu montierende Dachabdichtung welche sich problemlos an die Dachrundung anpassen lässt.

Holz-Wanddurchführung

Was Sie liefern …

… ist eine vom Deutschen Institut für Bautechnik geprüfte und zugelassene Holz-Wanddurchführung.

Das besondere ist, dass sich die Durchführung bauseits mit einem Wellenmesser an die Dachneigung anpassen lässt.

Sicherheit

Wovon Ihre Kunden profitieren..

… ist das sichere Gefühl eines geprüften und zugelassenen Kaminsystem „Made in Germany“

Highlights

+ Leichte Montage
+ Bauteilgeprüfte Holzwanddurchführung (FinTec KATTO Nova)
+ Dauerbeständige Dachabdichtung

Begeistern Sie Ihre Kunden

Technik und Sicherheit

Fasssaunen haben in der Regel ein relativ kleines Volumen und dadurch eine niedrige Deckenhöhe. Der Holz-Saunaofen FinTec „TROLL“ erfordert einen Sicherheitsabstand von Oberkante Saunaofen bis Decke von gerade einmal 1000 mm. Trotzdem kann es in der Praxis vorkommen, dass dieser Mindestabstand nicht eingehalten werden kann.

Das Kaminsystem „Chimney“ kann daher optional mit einem Strahlschutzblech bestellt werden, welches den Abstand um 150 mm reduziert. Dadurch ergibt sich bei der Einbaukombination „FinTec TROLL in Verbindung mit dem Kaminsystem FinTec „CHIMNEY“ ein Sicherheitsabstand zur Decke von 850 mm.

Funktionell Dauerhaft

Dachdurchführungen sind in der Regel aus Edelstahl und werden der Dachschräge angepasst gefertigt. Dieses System eignet sich für eine runde Dachform nur bedingt. Die Anforderungen an eine Dachdurchführung sind alles andere als trivial.

Zum einen muss eine gute Dachdurchführung das Kaminsystem dauerhaft zum Dach abdichten. Zum anderen sollte sie witterungsbeständig und leicht zu montieren sein. In dem besonderen Anwendungsfall einer Fasssauna muss sich die Dachdurchführung der runden Dachform anpassen und zudem die Holz-Wanddurchführung mit abdichten.

Unsere Wand-/ Decken- / Dachdurchführung bietet Ihnen folgende Produkteigenschaften:

+ Für die Durchführung von Rauchrohren durch Wände aus brennbaren Baustoffen anwendbar

+ Erfüllt die Anforderungen aus Feuerungsverordnungen der Bundesländer sowie aus DIN V 18160-1

+ Zugelassen für Rauchrohre von Abgasanlagen oder Schornsteinen

+ Verwendung für Rohrdurchführungen in Innen- und Außenwänden

+ Wesentliche Reduzierung der seitlichen Abstandsmaße für Rohrdurchführungen gegenüber FeuVO

+ Bitte Angaben in den Zulassungen Lux-Fix Z-7.4-3447 und Lux-Fix • Z-7.4-3373 sowie Lux-Vario Z-7.4-3393 beachten

Die Montage von Edelstahlkaminen über Geschossdecken hinweg, wie sie häufig in Montage- und Betriebsanleitungen des Wettbewerbs zu finden ist, ist grundsätzlich nicht erlaubt. Generell ist eine L90 Ummantelung erforderlich. Einige landesrechtliche Feuerungsverordnungen ermöglichen, im engen Rahmen, eine Ausnahme von dem Grundsatz. Wir bzw. Ihr zuständiger Kaminkehrer beraten Sie gerne!
